湖北开航智能装备有限公司

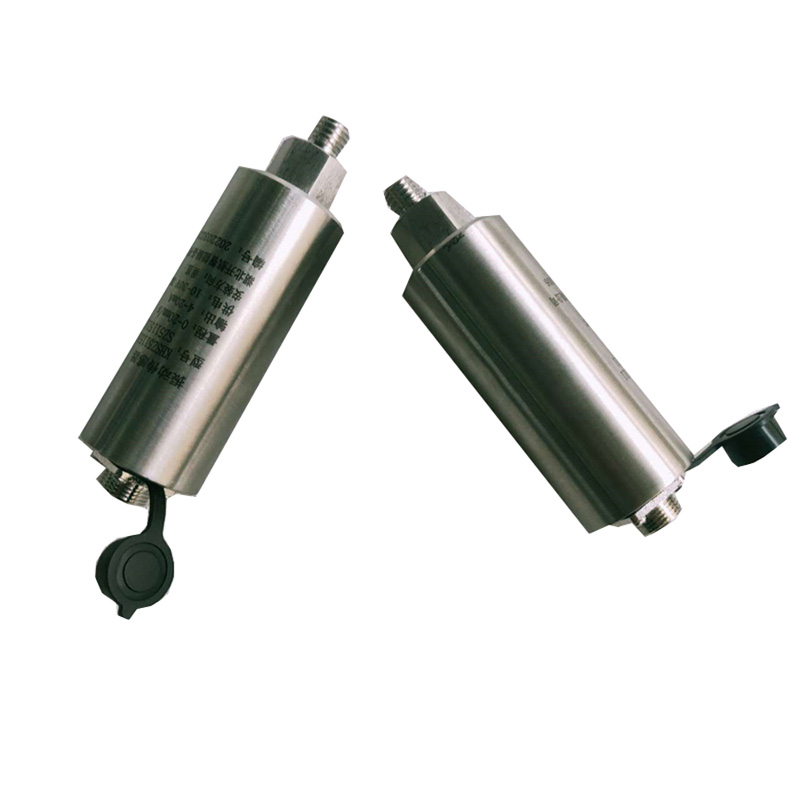

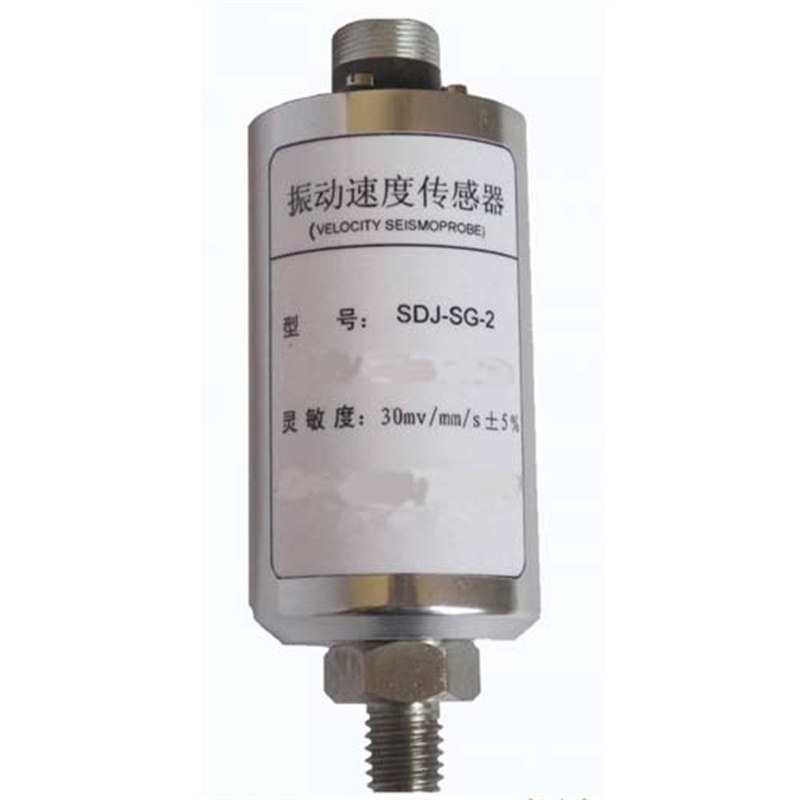

　　开航SLM-4000SW风机一体式振动速度变送器24VDC

　　产品说明：

　　振动传感器又叫换能器、拾振器，是一种机电转换装置，振动传感器在测试技术中是关键部件之一，在日常生活中有着非常广泛的应用。

　　振动变送器主要用于对汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械的振动监测。对于机壳振动，轴瓦振动，转子的不平衡、不对中，机件松动，滚动轴承损坏，齿轮损坏等原因引起的振动变化能够进行时时测量。

　　作用主要是将机械量接收下来，并转换为与之成比例的电量。

　　主要监测旋转机械的振动情况，每种设备都有自己的振动标准，超过振动值，表明机器出现故障，所以振动传感器是起到对振动的保护作用。

　　振动传感器分为磁电式与压电式两种，磁电式的结构简单、价格较低，但精度较差，现在常用的是压电式的传感器，测量精度较高。

　　振动传感器先感应振动加速度，经过积分得到速度，二次积分得到位移，但加速度和位移会受频率的影响，同时振动标准称为振动烈度，也就是振动速度的有效值，所以，通常监测振动速度。

　　特点：

　　1. 传感器有很低的使用频率，可以适用于低转速的转动机器。

　　2. 相对于其它类型的振动传感器而言，HZ893传感器有较低的输出阻抗，较 好的信噪比。它同一般通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便.

　　3. 传感器设计中取消了有摩擦的活动元件，因此使用寿命相对很长。

　　4. 传感器有一定抗横向振动能力（不大于10g）

　　测量振动方式：

　　振动传感器测量振动的方式很多，但总结起来，原理大多都采用以下三种：

　　1.机械式测量方法：将工程振动的变化量转换成机械信号，再经机械系统放大后，进行测量、记录，常用的仪器有杠杆式测振仪和盖格尔测振仪，这种方法测量频率较，精度差，但操作起来很方便。

　　2.光学式测量方法：将工程振动的变化量转换为光学信号，经光学系统放大后显示和记录。象激光测振仪就是采用这种方法。

　　3.电测方法：将工程振动的变化量转换成电信号，经线路放大后显示和记录。它是先将机械振动量转化成电量，然后对其进行测量，根据对应关系，知道振动量的大小，这是目前应用得*广泛的震动测量方法。

　　从上面三种测量方法可以看出，它们都是经过振动传感器、信号放大电路和显示记录三个环节来完成的。

　　接收原理 ：

　　1、相对式机械接收原理

　　由于机械运动是物质运动的*简单的形式，因此人们*先想到的是用机械方法测量振动，从而制造出了机械式测振仪（如盖格尔测振仪等）。传感器的机械接收原理就是建立在此基础上的。相对式测振仪的工作接收原理是在测量时，把仪器固定在不动的支架上，使触杆与被测物体的振动方向一致，并借弹簧的弹性力与被测物体表面相接触，当物体振动时，触杆就跟随它一起运动，并推动记录笔杆在移动的纸带上描绘出振动物体的位移随时间的变化曲线，根据这个记录曲线可以计算出位移的大小及频率等参数。

　　由此可知，相对式机械接收部分所测得的结果是被测物体相对于参考体的相对振动，只有当参考体*不动时，才能测得被测物体的*振动。这样，就发生一个问题，当需要测的是*振动，但又找不到不动的参考点时，这类仪器就无用武之地。例如：在行驶的内燃机车上测试内燃机车的振动，在地震时测量地面及楼房的振动……，都不存在一个不动的参考点。在这种情况下，我们*须用另一种测量方式的测振仪进行测量，即利用惯性式测振仪。

　　2、惯性式机械接收原理

　　惯性式机械测振仪测振时，是将测振仪直接固定在被测振动物体的测点上，当传感器外壳随被测振动物体运动时，由弹性支承的惯性质量块将与外壳发生相对运动，则装在质量块上的记录笔就可记录下质量元件与外壳的相对振动位移幅值，然后利用惯性质量块与外壳的相对振动位移的关系式，即可求出被测物体的*振动位移波形。

　　湖北开航公司部分产品：

　　DF6102-005-065-01-03-00-00磁电式转速传感器

　　VS010-T-10 振动速度传感器

　　VS010-S-10 振动速度传感器

　　NE360100/01/02/03磁电式速度传感器

　　SZ-6B型磁电式速度传感器

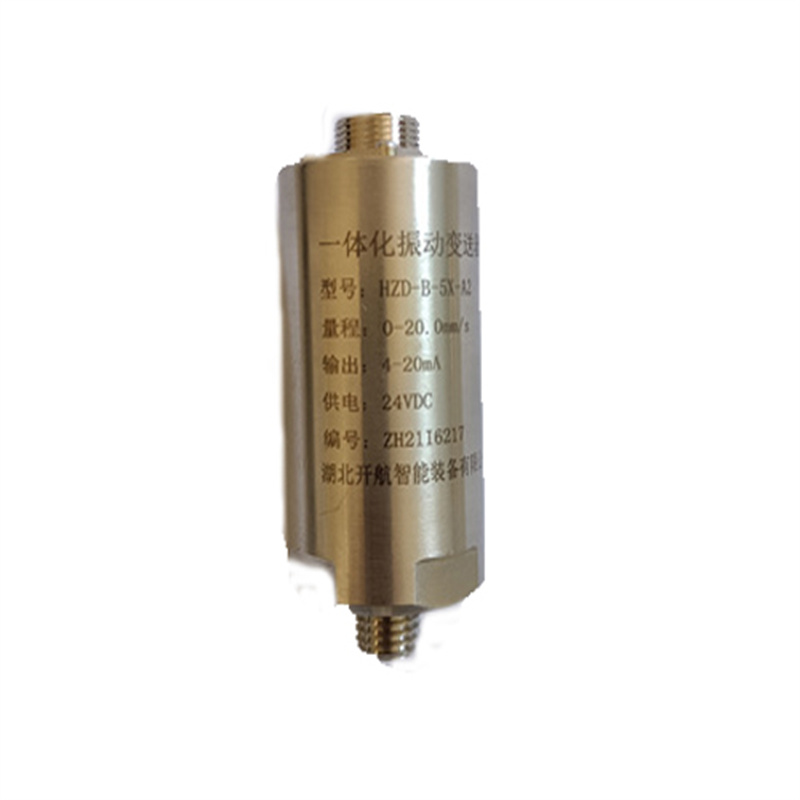

　　一体化振动变送器ST-002A-020-00-30-01-00

　　HZD-B-6d-A2-B2防爆振动变送器0-20mm/s

　　HZD-B-2振动变送器

　　ZRSLM1000振动变送器
